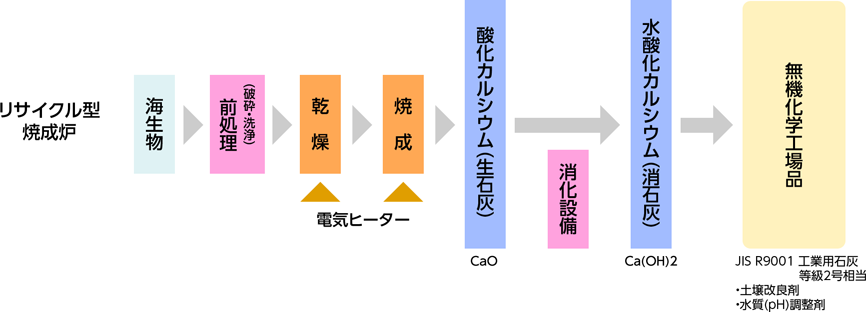

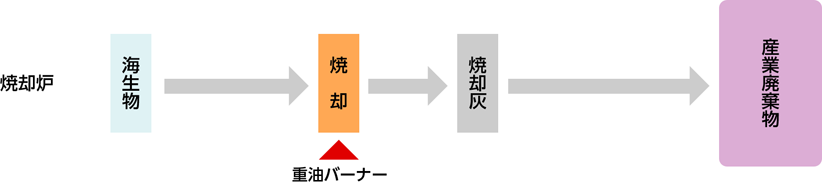

| これまでの焼却炉 | リサイクル型焼成炉 | |
|---|---|---|
| CO2発生 | 発生（重油炊き） | 発生なし（電気ヒータ） |
| 焼却品 | 産業廃棄物 | 製品としてリサイクル |
| ダイオキシン | 発生 | 発生なし |
| 届出法令 | 重い（国への届出） | 軽い（都道府県届出） |

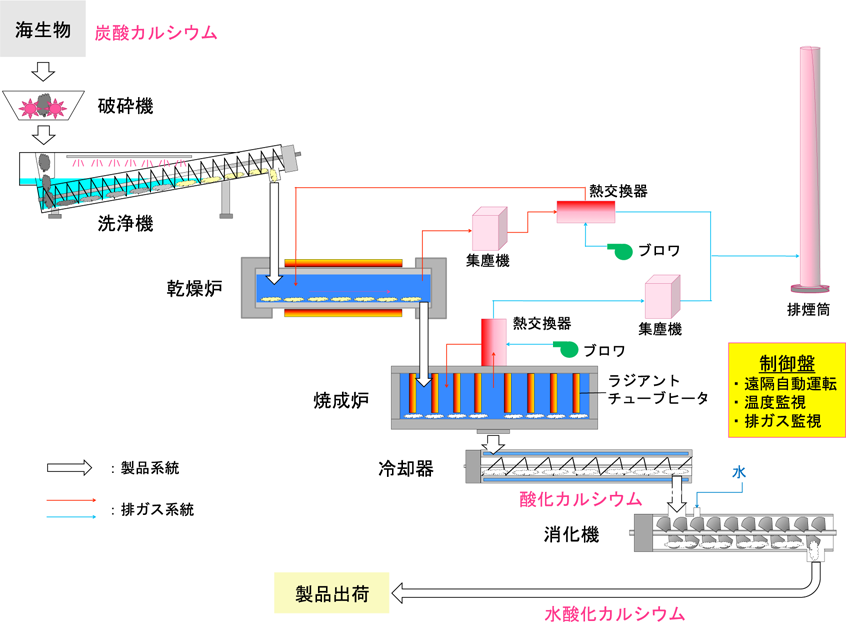

| ①乾燥 | 項目 | 炭酸カルシウム（CaCO³） |
|---|---|---|
| 処理量 | 190kg/h | |
| 海生物含水率 | 35% | |
| 加熱温度 | 180℃ | |
| ②焼成 | 項目 | 炭酸カルシウム→酸化カルシウム（CaCO³→CaO＋CO²） |
| 処理量 | 123.5kg/h | |
| 加熱温度 | 850℃ | |
| ③冷却 | 項目 | 酸化カルシウム（CaO） |
| 処理量 | 69.2kg/h | |
| 冷却温度 | 150℃ | |
| ④消化 | 項目 | 酸化カルシウム→水酸化カルシウム（CaO＋H²O→Ca（OH）²） |
| 処理量 | 91.3kg/h | |
| 処理温度 | 60℃ | |
| ⑤主要概略寸法（m） | 建屋 | 38L×10W×12H |
| 焼成炉 | φ4.4×4.8H |
| 分析項目 | 実証試験値(焼成温度：850℃) |
|---|---|
| 1.酸化カルシウム | 91.6% |
| 2.二酸化けい素＋不溶残分 | 1.4% |
| 3.酸化アルミニウム | 0.4% |
| 4.酸化第二鉄 | 0.5% |
| 5.酸化マグネシウム | 1.5% |
| 6.三酸化硫黄 | 2.2% |
| 7.全硫黄 | 1.07% |
| 8.二酸化炭素 | 0.7% |
| 9.五酸化りん | 0.4% |
| 10.付着水分 | < 0.1% |
| 11.強熱減量 | 0.8% |
| 12.粉末度（600μm） | （全通） < 0.1% |
