開発エンジニアリング事業

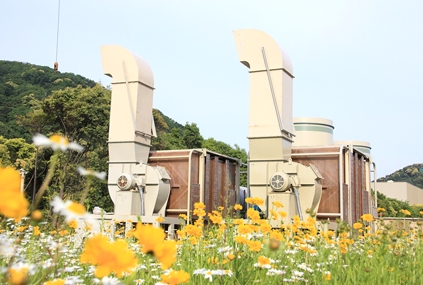

省エネ型脱臭装置の開発

省エネ型脱臭装置の開発

特徴

  1. 1. 仮設型のため、必要な時必要な場所に設置いたします(リース契約 )
  2. 2. 400㎥/min/ 台の処理能力
  3. 3. 湿式(薬液反応型)方式を採用しランニングコストを低減
  4. 4. 現場で必要なユーティリティーは水と電源のみ
  5. 5. 脱臭処理完了後は現地に廃棄物は残しません
  6. 6. 各電力会社で導入実績が有り信頼性大

臭気強度と臭気成分濃度との関係

臭気強度 内容
0 無臭
1 やっと感知できる臭い(検知いき値濃度
2 何の臭いであるかがわかる弱い臭い(認知いき値濃度)
3 楽に感知できる臭い
4 強い臭い
5 強烈な臭い

※いき値:THRESHOLD VALUE
※心理学で、物理的には量が、連続的に変化するものを心理的に飛躍的変化として受け取るとき、その感じ方における、無と有(一と二など)の境となる所の値。物自体の物理的量で表す。

(1972年 中央公害対策審議会 悪臭物質の指定及び悪臭規制基準の範囲の設定等に関する基本方針について)

臭気成分 臭気強度
1 2 2.5 3 3.5 4 5
アンモニア 0.1 0.6 1 2 5 10 40
硫化水素 0.0005 0.006 0.02 0.06 0.2 0.7 8
トリメチルアミン 0.0001 0.001 0.005 0.02 0.07 0.2 3
メチルメルカプタン 0.0001 0.0007 0.002 0.004 0.01 0.03 0.2
硫化メタル 0.0001 0.002 0.01 0.04 0.2 0.8 2
二硫化メタル 0.0003 0.003 0.009 0.03 0.1 0.3 3

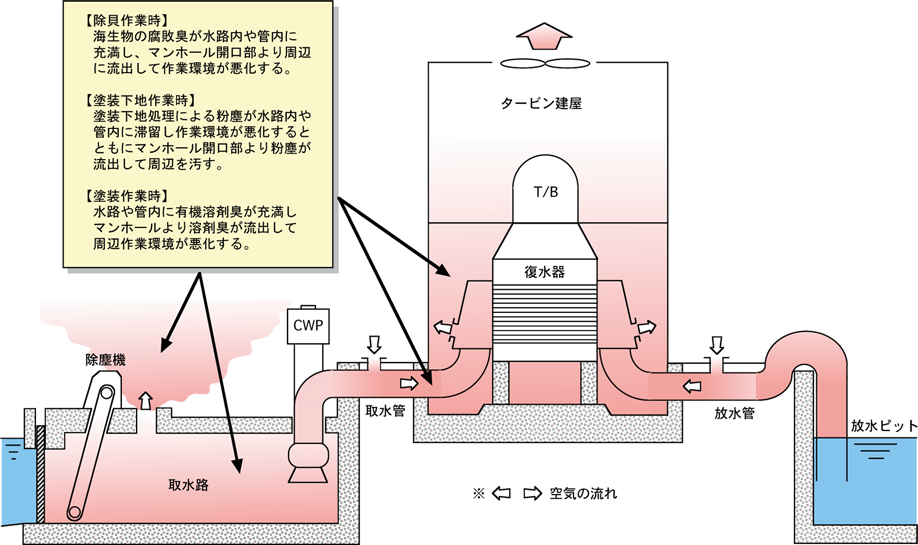

タービン建屋・循環水管・取水路他定検作業時の想定される作業環境

タービン建屋・循環水管・取水路他定検作業時の想定される作業環境

脱臭装置設置による環境改善効果

脱臭装置設置による環境改善効果

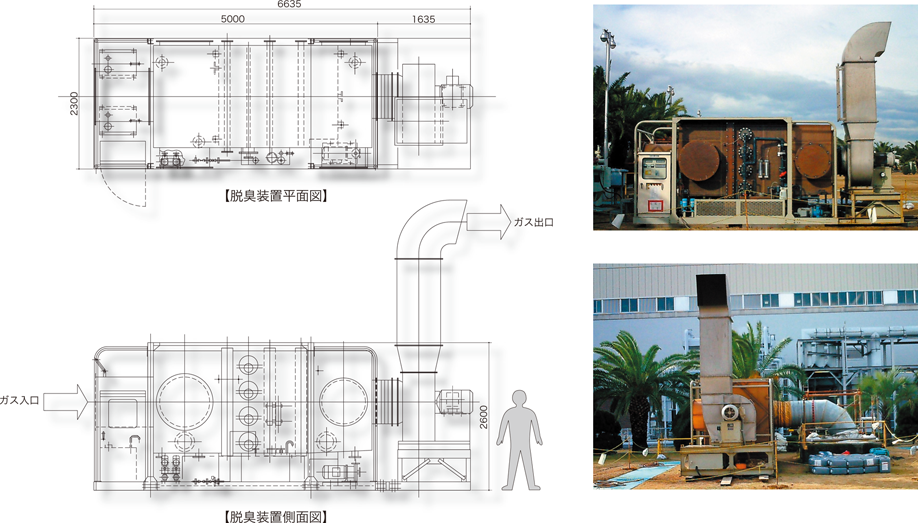

脱臭装置 平面図・側面図

脱臭装置 平面図・側面図

脱臭・換気装置の定期工事における採用実績

電力会社 発電所 号機 装置型式 能力
(m³/min)
台数
湿式 乾式
四国電力 伊方原子力発電所 3 横式湿式 400/基 3 -
関西電力 美浜原子力発電所 1 横式湿式・乾式 400/基 3 2
2
3 2
大飯原子力発電所 1 横式湿式・乾式 400/基 2 2
2
3 5 4
4
高浜原子力発電所 1 横式湿式・乾式 250/基 3 2
2
3 400/基 4 2
4
相生火力発電所 1 横式湿式 400/基 2 -
2
3
南港火力発電所 1 横式湿式 400/基 2 -
2
3
御坊火力発電所 1 横式湿式 400/基 2 -
2
3
高砂火力発電所 1 横式湿式 400/基 1 -
2
姫路第一火力発電所 5 横式湿式 400/基 2 -
6
中部電力 尾鷲三田火力発電所 1 横式湿式 400/基 1 -
2
3
碧南火力発電所 1 横式湿式 400/基 1 -
2
3
4
5
知多火力発電所 2 横式湿式 400/基 1 -
3
4
5
6
中国電力 新小野田火力発電所 1 横式湿式 400/基 3 -
2 3
柳井発電所 1 横式湿式 400/基 1 -
日本原子力発電 敦賀発電所 2 横式湿式 400/基 5 -
東京電力 広野火力発電所 4 横式湿式 400/基 1 -
川崎火力発電所 共通 横式湿式 400/基 1 -
東北電力 秋田火力発電所 1 横式湿式 400/基 2 -
